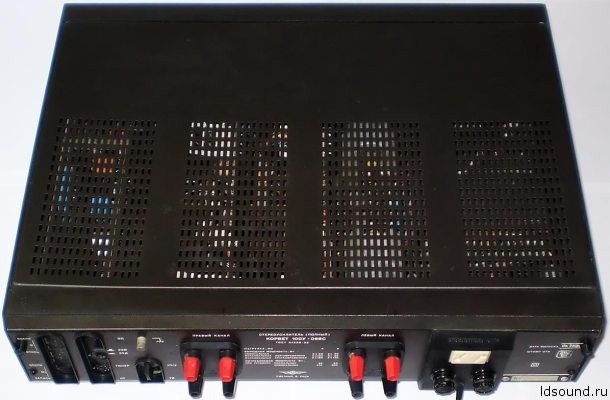

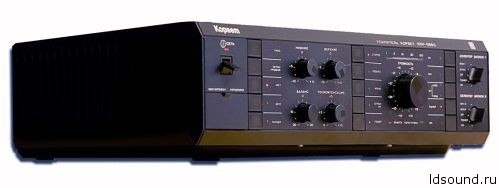

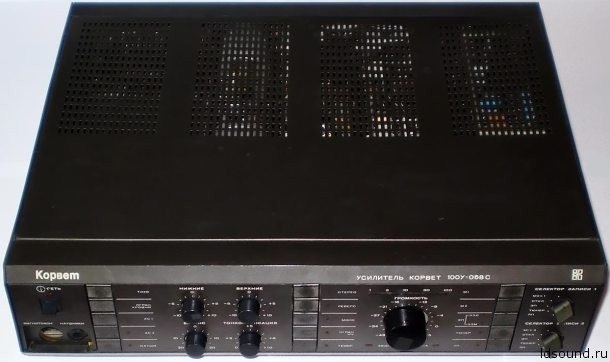

Корвет 100У-068С
Изготовитель: Кировский завод «Ладога», 1990.
Назначение: усилитель «Корвет 100У-068с» высшей группы сложности предназначен для двухканального усиления и комутации сигналов низкой частоты от различных источников звуковых программ.
Основные технические характеристики:
Диапазон воспроизводимых частот: 10 – 70000 Гц
Неравномерность АЧХ, относительно 1000 Гц в диапазоне:
10-70000 Гц: ±1,5 дБ
20-20000 Гц: ±0,3 дБ
Выходная мощность, ограниченная искажениями 1%: 95 Вт/4 Ом
(то же с ограничителем: 60 Вт/4 Ом)
Долговременная мощность: 125 Вт/4 Ом
Кратковременная мощность: 150 Вт/4 ом
Отколонения АЧХ корректирующего усилителя от заданной в диапазоне:
10-40000 Гц: 2 дБ
20-20000 Гц: 0,5 дБ
Коэффициент гармоник при нормальном рабочем условии: 0,007 %
Интермодуляционные искажения 2 и 3 порядка: 0,05%
Переходное затухание между каналами на частоте 1000 Гц: 60 дБ
Сопротивление подключаемых АС: 4 Ом
Отношение сигнал/шум: 66 дБ
Потребляемая мощность от сети:
без нагрузки: 30 Вт
номинальная 200 Вт (при нагрузке 8 Ом)
номинальная 275 Вт (при нагрузке выходов 4 Ом)
Размер усилителя (ШхВхГ): 430х120х385 мм
Вес усилителя: 9,7 кг
Описание:
Данный усилитель представитель нового поколения полных усилителей ЗЧ. В его создании использованы технические решения высококачественного усилителя «Бриг-001-стерео». Впервые применён усилитель мощности класса – ЛВС с двухуровневым питанием. Такой режим позволил улучшить тепловой режим усилителя.
В усилителе имеется защита от КЗ в нагрузке или перегрузке выходов. Модель имеет переключатель звукоснимателей, с помощью которого, помимо электромагнитного можно подключить и электродинамический, с подвижными катушками. Усилитель позволяет вести одновременную и независимую запись от разных источников программ на 3 магнитофона. Мгновенное значение максимальной мощности индицируется 12-ти сегментным светодиодным индикатором. Ограничитель максимального уровня позволяет уменьшить выходной сигнал при использовании АС, мощностью ниже рекомендованной. Регулятор громкости с плавно изменяемым уровнем тонкомпенсации, позволяет уменьшить шумы при снижении громкости, а с помощью выбора желаемого подъема АЧХ в области НЧ лучше согласовать индивидуальные особенности слухового восприятия с акустическими свойствами в помещении прослушивания.
Для дополнительной регулировки громкости имеется кнопка для ступенчатого ее изменения. Помехи на инфранизких частотах с ЭПУ и вибраций корпуса ограничиваются фильтром ВЧ, а ВЧ помехи, от грампластинок, фильтром НЧ. Коммутация программ, АС, головных телефонов и т.д. производится кнопочными переключателями, со световой индикацией режима. Отключаемый выход электрической сети позволяет питать другие аппараты, работающие совместно с усилителем ЗЧ.
