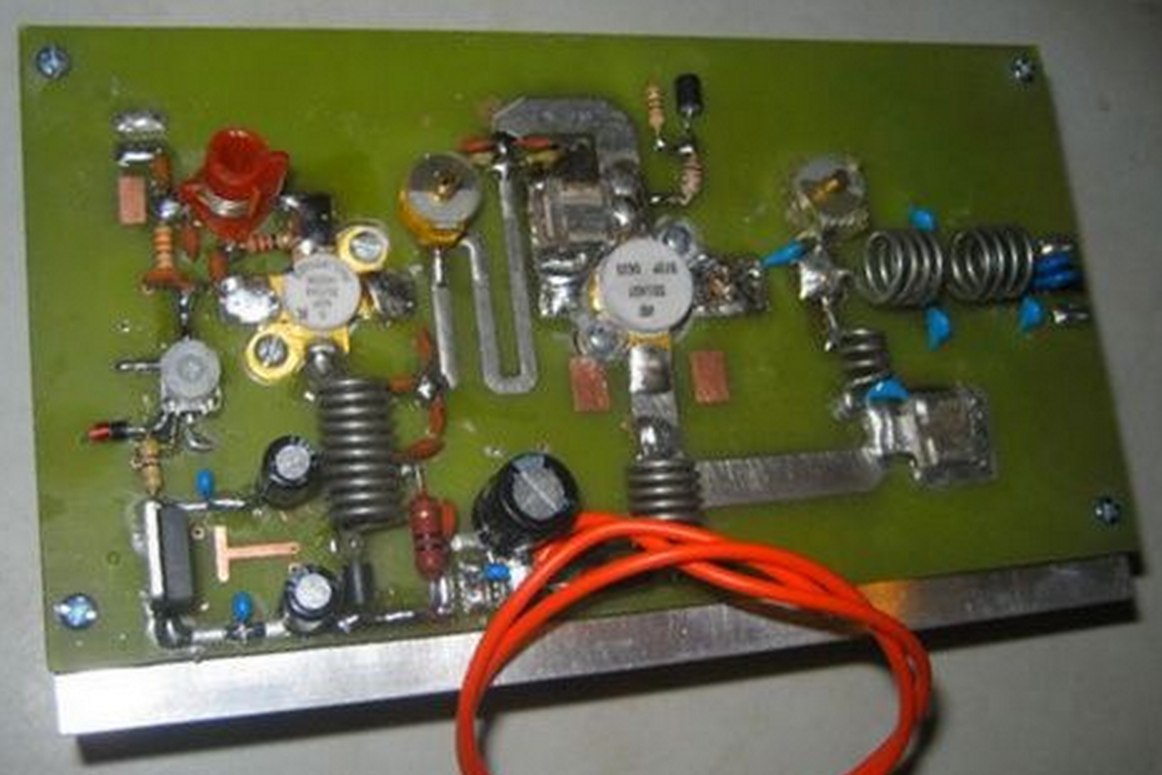

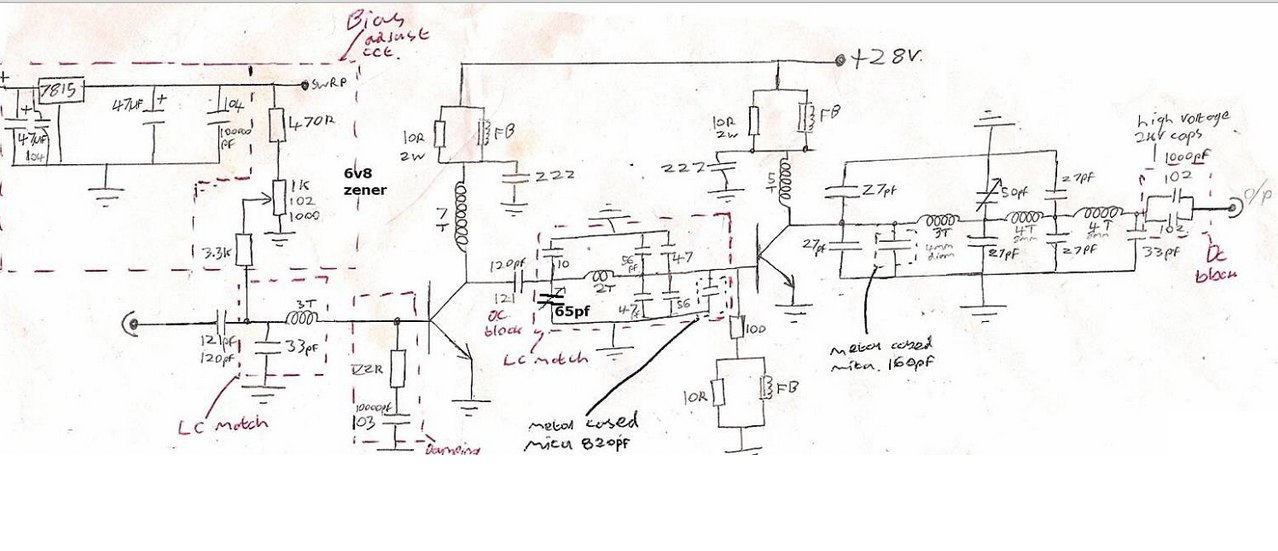

Усилитель имеет два каскада, используя BLF244 mosfet-транзистор на первом, который требует от 0,5 - 1Вт входной мощности ВЧ, чтобы получить около 20-ти ватт. А в выходном каскаде SD1407, что может раскачать мощность почти до 200 Вт! Эта конструкция более или менее широкополосна, однако мы добавили в схему два конденсатора переменной емкости после каждого каскада, для оптимального согласования выходной мощности.
При изготовлении усилителя, убедитесь в том, что конденсаторы на выходе SD1407, на высокое напряжение, с не менее 200 вольт. Питание усилителя можно изменять, регулируя напряжение смещения. Мы добавили стабилитрон чтоб стабилизировать питание и для защиты транзистора от слишком большого напряжения смещения.
Усилитель имеет два каскада, используя BLF244 mosfet-транзистор на первом, который требует от 0,5 - ...
0
Усилитель имеет два каскада, используя BLF244 mosfet-транзистор на первом, который требует от 0,5 - ... - 2
0
Усилитель имеет два каскада, используя BLF244 mosfet-транзистор на первом, который требует от 0,5 - ... - 3
0
