Схема разводки электрики в квартире.
В данной статье пойдет речь именно о квартирных разводках, так как в частном секторе процесс производится немного по-другому.
Итак, что нужно знать о схеме разводки электрики неопытным владельцам, желающим все сделать своими руками. Для начала вам нужно примерно определить, где и какие электроприборы будут расположены, чтобы сделать разметку для будущих розеток, тумблеров, выключателей и доз. Это должны быть легкодоступные, ни чем не загороженные места. Учитывая высокое напряжение, запаситесь защитными пластмассовыми корпусами для этих деталей.
Размещение розеток требует определенных правил:
расстояние от пола от 30 до 80 см;
на каждые 6 м2 помещения должна быть 1 розетка, следуя указаниям пожарной безопасности;
кухня оборудуется достаточным количеством розеток, в связи с большим скоплением потребителей электрики;
ванная комната будет снабжена розетками закрытого типа;
исключена установка розеток труб отопления, газовых и электрических котлов, радиаторов и других заземленных устройств, расстояние должно составлять не менее полуметра.
Установка выключателей требует тех же правил, что описаны выше. Вот только высоту вы можете подбирать для комфорта своего и своих детей. Рекомендуется установка всех элементов с одной стороны, для упрощения ориентировки в темноте.
Дозы размещаются под потолком и имеют свободный доступ. Исключено их наличие в ванной и рядом с заземленными приборами.
Электрический щит для распределения электричества в квартире лучше всего установить в коридоре или прихожей на уровне человеческого роста.
Электрический счетчик удобно расположить в нише, которая оборудуется на высоте от 80 до 170 см. Это в случае если вычислительный прибор находится в жилой части, а не в тамбуре или на лестничной клетке.

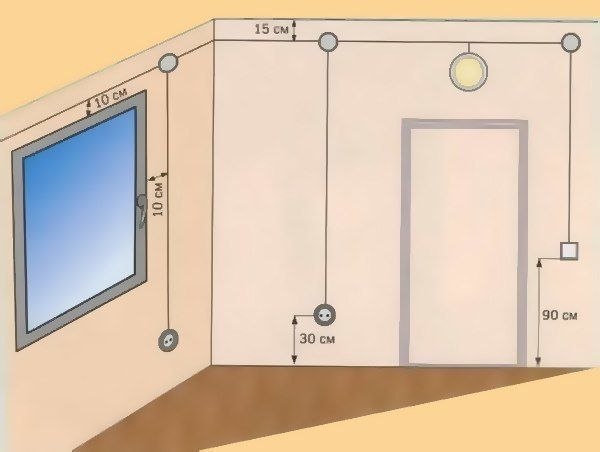

Схема разводки имеет определенный маршрут, по которому следует укладывать провода. Это должны быть только четкие вертикальные и горизонтальные линии, чтобы в будущем не повредить скрытую в стене проводку. Если вы прокладываете проводку горизонтально, то отступайте не менее 15 см, не важно от пола или потолка. При вертикальной укладке соблюдается расстояние в 10 см от углов, окон и дверей. От газовых труб следует отступить 40 см. Сами провода проводки размещаются в 3 мм друг от друга, для избегания сплетения. В местах возможного пересечения, провода изолируются. При выводе проводки из стены используется изоляционная трубка. Провод заземления должен по сечению соответствовать проводу фазы, а соединения закреплять болтами.
Кроме скрытой проводки различают также открытую, комбинированную и проводку под гипсокартоном. Для них существуют отдельные схемы разводки электрики в квартире. Но наиболее безопасным и распространенным считается способ скрытой проводки, описанный выше. Поэтому руководствуясь этими простыми, но очень важными правилами, вы всегда сможете сами провести проводку в доме, обезопасить себя от сбоев в работе электроприборов и не оказаться внезапно отрезанным от цивилизации.
